NORMATIVA
La clasificación de áreas peligrosas está basada en las distintas propiedades de elementos flamables valga la expresión, que por su propia naturaleza, contienen diferentes tipos de vapores, líquidos, polvos y también distintas fibras de tipo combustible.
Combustibles que en determinadas condiciones, pueden ser volátiles o bien susceptibles a una chispa, el sobrecalentamiento también podría tener como consecuencia una explosión o tal vez algún tipo de incendio que dependiendo del lugar que se trate pudiera ser de fatales consecuencias.
En la publicación anterior revisamos desde la definición y explicación y pudimos entender de forma general la importancia de este tipo de zonas.
Para comprender mas a fondo lo que es un Área clasificada es preciso revisar al menos de manera general la normativa vigente para este tipo de ambiente
Nos parece cotidiano ver un complejo industrial de estas características sin siquiera imaginar los requerimientos y complicaciones técnicas de las que son objeto cada día.
Sin embargo, los requerimientos técnicos en este tipo de instalación va mas allá de lo que podemos imaginar.
Lo anterior en el entendido de que impacta principalmente en la seguridad de las personas que trabajan en complejos industriales con estas características.
Cabe señalar que impacta de igual forma a quienes habitan alrededor de este tipo de zona.
,
Es importante considerar que existen riesgos reales y permanentes de sufrir en cualquier momento incendios y explosiones entre otros incidentes no menos importantes y peligrosos.
Es por esto que para entender mejor la complejidad de una instalación mecánica, eléctrica y de cualquier otro tipo dentro de una zona con estas características es imprescindible revisar la Normativa vigente y aplicable para estas áreas de peligro.
Sin duda este es un tema de vital importancia ya que se debe a la seguridad de las personas que hoy se encuentran librando el peligro de laborar y vivir alrededor de complejos industriales de alto riesgo, así como la protección y conservación del medio ambiente que ya bastante dañado se encuentra.
Sin más preámbulo haremos un breve y simple recorrido por al menos algunas de las normas que determinan la instalación, operación y mantenimiento de dichos complejos para darnos una idea de su importancia.
NORMATIVA
La NFPA (National Fire Protection Association) determina una clasificación basada en clases, divisiones y grupos misma que será aplicable de acuerdo al lugar o región aplicando las diferentes clases de acuerdo a la legislación vigente en cada caso en particular.
Normas que aplican en USA y Canadá:
NEC (National Electrical Code).
Código 2020 continua vigente al 2022
Publicado por primera vez en 1897, el NEC se actualiza y publica cada tres años.
.
El Código 2020 es la edición más reciente.
Aunque el código se actualiza cada tres años, algunas jurisdicciones no adoptan inmediatamente la nueva edición.

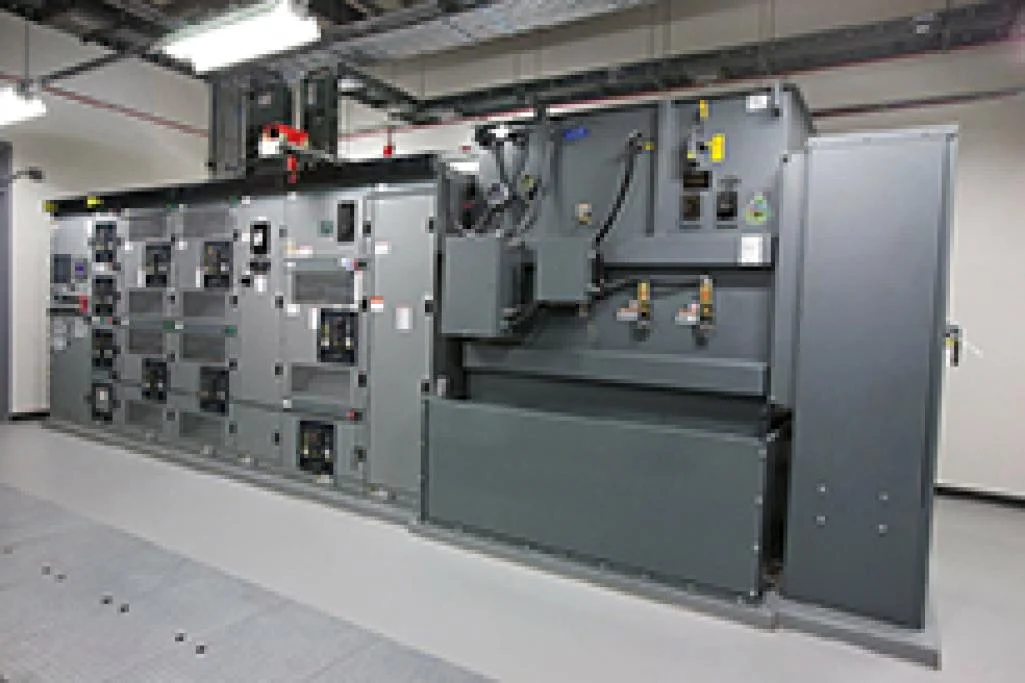

NFPA 70 ® , National Electrical Code ® (NEC ® ), edición 2020 , ofrece los requisitos más actuales para instalaciones eléctricas e inspección en entornos residenciales, comerciales e industriales.
NEC 2023
NEC 2023 Outlook: Proposed label changes will save time and money | Solar Builder
Constructor solar
Perspectiva de NEC 2023: los cambios de etiqueta propuestos ahorrarán tiempo y dinero | Constructor solar
Normas que aplican en Europa y resto del mundo:
(European Committee for Electro Technical Standarization).
Así pues, la función del CENELEC es armonizar las normas nacionales referentes al equipo eléctrico principalmente en la esfera de la seguridad de conformidad con las reglas del CENELEC
CENELEC
Qué significan las siglas CENELEC
Organismo europeo de normalización para el ámbito de la electrotecnia. Corresponde al francés CENELEC, Comité Européen de Normalisation Electrotechnique.
Un año más tarde, AENOR asumía la representación de España ante los organismos europeos (CEN, CENELEC y ETSI) e internacionales (ISO e IEC). En la actualidad, AENOR cuenta con más de 200 comités técnicos de normalización en los que participan cerca de 6.000 expertos en la materia.
IEC (International Electrotechnical Commission)
La Comisión Electrotécnica Internacional, también conocida por su sigla en inglés IEC, es una organización de normalización en los campos: eléctrico, electrónico y tecnologías relacionadas.
Por su parte, las clases definen la combustibilidad o explosividad de las sustancias que se encuentran presentes en la atmósfera.
CLASE I: Los lugares donde hay presentes gases, vapores y líquidos inflamables.
CLASE II: Los lugares con presencia de polvos inflamables.
CLASE III: Los lugares que son peligrosos por la presencia de fibras o materiales volátiles fácilmente inflamables.
Las divisiones establecen el grado de peligro dada la concentración de explosivos o sustancias combustibles en la atmósfera.
DIVISIÓN 1: Elementos presentes de forma PERMANENTE o CONSTANTE en el ambiente.
DIVISIÓN 2: Elementos presentes de forma TEMPORAL o MOMENTÁNEA en el ambiente.
Por su parte, las clases definen la combustibilidad o explosividad de las sustancias que se encuentran presentes en la atmósfera.
Debe tenerse en cuenta que una luminaria para una ambiente de división 1 no significa que la misma sea apta para un ambiente de división 2. Por último, los grupos determinan el rango de combustibilidad y explosividad de las sustancias presentes en la atmósfera
Atmósferas que contienen:
GRUPO A: Acetileno
GRUPO B: Gases o vapores peligrosos, como óxido de propileno y butadieno; o sustancias con un porcentaje mayor de 30% en volumen.
GRUPO C: Etil, éter etílico y etileno, acetaldehído, ciclopropano, y dimetilhidrazina asimétrica.
GRUPO D: Acetona, amoniaco, benceno, gasolina, butano, etano, hexanos, metanos, petróleo, nafta, octano, pentanos, propileno, estireno, tolueno, xileno, etc.
GRUPO E: Polvos metálicos, como aluminio, magnesio y sus aleaciones comerciales y otros metales de características semejantes.
GRUPO F: Polvo de carbón mineral, de carbón vegetal o coque.
GRUPO G: Harina, almidón, polvo de granos, madera, plásticos.
Normas que aplican en México:
NOM-001-SEDE-201
Norma que se encarga de clasificar las áreas peligrosas de acuerdo con los materiales combustibles presentes en las distintas áreas de una instalación industrial o comercial.
Las áreas peligrosas son los lugares que tienen una alta probabilidad de sufrir explosiones o incendios causados por la concentración de gases, vapores y/o fibras partículas volátiles.
El Código Eléctrico Nacional divide los peligros de explosión en tres clases:
Clase I, División 1 Es una ubicación
(1) En las que pueden existir concentraciones inflamables de gases inflamables, vapores producidos por líquidos inflamables o vapores producidos por líquidos combustibles en condiciones normales de operación.
(2) En las cuales pueden existir con frecuencia concentraciones inflamables de tales gases inflamables, vapores inflamables producidos por líquidos o líquidos combustibles por encima de sus puntos de inflamación debido a operaciones de reparación o mantenimiento o por fugas.
Clase I, División 2. Es una ubicación
(1) En el cual se producen gases inflamables volátiles, líquidos inflamables producidos.
Los vapores, o vapores combustibles líquidos producidos son manejados, procesados o usados, pero en los cuales los líquidos, vapores o gases normalmente será confinado dentro de contenedores cerrados o cerrados sistemas de los que pueden escapar solo en caso de accidente, solo en caso de ruptura o avería de dichos contenedores o sistemas o en caso del funcionamiento anormal del equipo, o
(2) En las cuales las concentraciones inflamables de gases inflamables, vapores producidos por líquidos inflamables o vapores producidos por líquidos combustibles se evitan normalmente mediante ventilación mecánica positiva y que pueden volverse peligrosas por falla o funcionamiento anormal del equipo de ventilación
CLASE II: (Polvos) Las ubicaciones de esta clase, son aquellas que son peligrosas debido a la presencia de polvo combustible.
Clase II, División 1. Es una ubicación
(1) En el cual el polvo combustible está en el aire en condiciones normales de operación en cantidades suficientes para producir mezclas explosivas o inflamables, o
(2) Cuando una falla mecánica o un funcionamiento anormal de la maquinaria o el equipo pueda causar que se produzcan mezclas explosivas o inflamables, y también puede proporcionar una fuente de ignición por falla simultánea de equipos eléctricos, operación de dispositivos de protección o por otras causas, o
(3) En los cuales los polvos combustibles del Grupo E pueden estar presentes en cantidades suficientes para ser peligrosos.
Nota informativa: Polvos que contienen magnesio o aluminio, son particularmente peligrosos, y es necesario tomar precauciones extremas para evitar la ignición y la explosión.
Clase II, División 2. Es una ubicación
(1) En donde el polvo combustible debido a operaciones anormales puede estar presente en el aire en cantidades suficientes para producir mezclas explosivas o inflamables; o
(2) Cuando hay acumulaciones de polvo combustible, pero normalmente son insuficientes para interferir con el funcionamiento normal de los equipos eléctricos u otros aparatos, pero como resultado de un mal funcionamiento infrecuente del equipo de procesamiento o procesamiento puede quedar suspendido en el aire; o
(3) En las cuales las acumulaciones de polvo combustible en o cerca de los equipos eléctricos podrían ser suficientes para interferir con la disipación segura del calor de los equipos eléctricos, o podrían ser inflamables por una operación anormal o la falla del equipo eléctrico.
Nota No.1: La cantidad de polvo combustible que pueden estar presentes y la adecuación de los sistemas de eliminación de polvo son factores que merecen consideración en la determinación de la clasificación, y puede dar lugar a un área sin clasificar.
Nota No.2: Donde productos como semillas son manejado de una manera que produce bajas cantidades de polvo, la cantidad de polvo depositado puede no justificar la clasificación.
CLASE III: (Fibras) Las ubicaciones de esta clase, son aquellas que son peligrosas debido a la presencia de fibras fácilmente inflamables o donde se manipulan que producen fibras combustibles, pero en los cuales no es probable que dichas fibras estén suspendidos en el aire en cantidades suficientes para producir mezclas inflamables.
Clase III, División 1. Es una ubicación
En el que se manipulan, fabrican o utilizan fibras / partículas fácilmente inflamables.
Nota n. ° 1: Estas ubicaciones suelen incluir algunas partes de rayón, algodón y otras fábricas textiles; plantas de fabricación y procesamiento de fibras / partículas combustibles; desmotadoras de algodón y molinos de semillas de algodón; plantas de procesamiento de lino; plantas de confección de ropa; plantas de carpintería; y establecimientos e industrias que involucran procesos o condiciones peligrosas similares.
Clase III, División 2. Es una ubicación
En el que se almacenan o manipulan fibras / partículas fácilmente inflamables, excepto en el proceso de fabricación.
La clasificación de áreas peligrosas debe ser realizada por el departamento de seguridad industrial de tu empresa o por un consultor calificado. Es importante saber el tipo de áreas con las que cuentan tus instalaciones, ya que con base en esto se deben de seleccionar los distintos equipos eléctricas que operen dentro de las mismas.
Áreas Clasificadas sin duda tema de gran importancia del que todos debemos conocer al menos de forma general y los conceptos básicos ya que se trata de un tema de seguridad Nacional.
